螺旋榨汁机

概述：该设备是螺旋推进挤压，利用螺旋腔体体积的逐步缩小，从而形成对物料的压榨，该机适用于对破碎过的果蔬榨汁。

咨询热线：

18961099766

详细信息

　　该设备是螺旋推进挤压，利用螺旋腔体体积的逐步缩小，从而形成对物料的压榨，该机适用于对破碎过的果蔬榨汁。

一、用途

该机适用于压榨菠萝、苹果、梨等经破碎后的仁果类的榨汁。

二、主要结构及工作原理

1、电机 2、轴承座　3、进料斗　4、前支座　5、主轴　　6、螺旋 7、过滤网　8、骨架　　9、盛汁器 10、调压头　11、后支座　12、压紧座　13、制动销　14、手轮轴承座　15、出渣斗

　　工作原理是破碎后的果肉、汁、皮通过进料斗进入螺旋榨汁机，由于螺旋沿着料渣出口方向底径逐渐加大而螺距逐渐减少，当物料被螺旋推进时，因螺旋腔体积缩小，形成对物料的压榨。螺旋主轴的转动方向从进料斗向渣槽方向看去，为逆时针方向。原料加入进料斗中，在螺旋的推进下受压，其压榨的汁液通过过滤网流入底部的盛汁器，而废料则通过螺旋及调压的锥形部分之间形成的环状空隙排出，调压头沿轴向的移动可调整空隙的大小。用手转动手轮轴承座手轮即可改变调压头与螺旋锥面之间的间隙大小，即调整排渣的阻力，即可改变出渣率，但如果空隙过小，在强力挤压下，部分渣的颗粒会和汁一起通过过滤网被挤出，尽管出汁增加，但汁的质量相对下降，空隙的大小应视用户具体工艺要求而定。从而达到汁与渣自动分离的目的。

五、安装操作及维护

1、机器必须安装水平，并用地脚螺钉固定。

2、紧定好整机上各部螺栓。清洗整机内外，保持洁净。

3、接通传动电机电源前，应调整压头使环状间隙到最大。操作方法：拉起制动销后并旋转90o，使制动销固定，然后逆时针旋转手轮，即可加大调压头与螺旋锥面之间的间隙。（打开后支座上部的观察盖，可观察到调压头与螺旋锥面之间的间隙变化）

4、接通传动电机电源，确认机器旋转方向与方向指示牌一致。

5、试运行5分钟，确认机器一切正常后，即可正常进料。

6、进料必须均匀，严禁硬质异物进入料斗，以免损坏筛网。

7、进料后，顺时针转动手轮，逐渐减小调压头与螺旋锥面之间的间隙，达到工艺要求后，90o旋转制动销，使其在弹簧弹力的作用下固定在手轮轴承座凹槽内，从而固定手轮轴承座。

8、停机时，直接切断电机电源即可。

9、在每班工作后必须用水和刷子洗刷过滤网。如果精滤纤维较多之果汁时，须视生产情况，间增一次洗网，在压榨完毕之后用热水清洗全部机器。

10、定期检查电机是否过载发热，轴承部位是否需要加油。

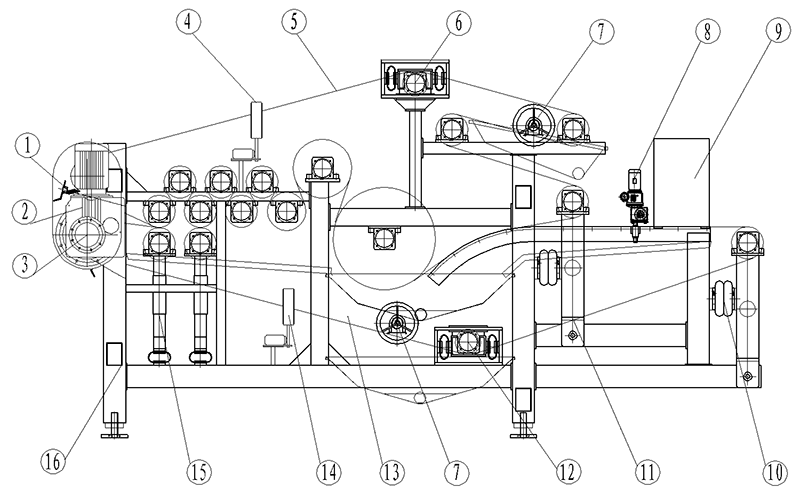

序号	名称	材料	序号	名称	材料
1	刮板	尼龙1010	9	喂料箱	SUS304
2	主减速机	斜齿轮螺旋齿轮	10	张紧空气弹簧	橡胶
3	驱动齿轮	MC纳米尼龙	11	张紧辊支承架	SUS304
4	上纠偏阀挡板	SUS304	12	下纠偏辊	衬胶辊
5	上滤带	聚脂	13	下滤带	聚脂
6	上纠偏辊	衬胶辊	14	下纠偏阀挡板	SUS304
7	高压冲洗管	SUS304	15	增压辊座	SUS304
8	布料调节减速机	蜗轮蜗杆调速	16	机架	SUS304

设备主要配置

名称		数量	单位	功率（KW）	生产商	备注
DYJ-3带式榨汁机		1	台		靖江昕剑机械制造有限公司
主机	主传动减速机	1	台	2.2KW	浙东
	主传动齿轮	2	只		本厂
	布料减速机	1	台	0.18KW	浙东
	压榨棍	13	根		本厂	SUS304不锈钢
	滤带	2	根		进口榨带	聚脂
	纠偏辊	2	根		本厂衬胶加工常州兰陵橡胶制品有限公司	SUS304/Q235/BNR
	驱动辊	2	根
	加压辊	2	根
	刮渣装置	2	套		本厂	SUS304/尼龙1010
	滤带清洗系统	1	套		本厂	SUS304不锈钢
清洗水过滤系统	冲洗泵	1	台	11KW	南方泵业	SUS304不锈钢
	回流泵	1	台	1.1KW	本厂
	过滤装置	1	套		本厂
气动控制	空气弹簧	12	只		进口	橡胶
	纠偏阀	2	只		无锡
	气动原件	1	套		浙江“正泰”公司
控制系统	变频器	1	套		ABB
	电器元件	1	套		浙江“正泰”公司
	电控柜	1	套		本厂	SUS304不锈钢

产品广泛应用于超市、宾馆、餐饮、休闲、娱乐、医院、教育等场所。
